DIY digitale FM-radio soldeerkit

KENMERKEN

GEAVANCEERDE SPANNINGSREGELING - Maakt gebruik van een 3,3 V buck-boost-module, die zorgt voor een stabiele werking van de MCU en het digitale display, zelfs wanneer de ingangsspanning daalt tot 2,5 V. Dit garandeert consistente prestaties en voorkomt storingen in het display.

HIGH-FIDELITY AUDIO-UITGANG - Bevat een AXS2031 anti-vervormings digitale versterkerchip. Deze levert 5 W helder, rond geluid zonder vervorming, zelfs bij lage voltages, en biedt een superieure luisterervaring in vergelijking met conventionele chips.

VERBETERDE SIGNAALONTVANGST - Voorzien van een 30 cm omnidirectionele telescopische antenne en spiraalvormige koperen PCB-banen. Dit dubbele ontwerp verhoogt de signaalgevoeligheid aanzienlijk, waardoor zelfs in gebieden met zwakkere FM-signalen een heldere ontvangst mogelijk is.

STC MCU CONTROL CORE - Aangedreven door een STC15W408AS microcontroller. Deze robuuste kern beheert alle functies, inclusief een power-off geheugenfunctie die bij het opnieuw opstarten handig uw laatst afgestemde frequentie oproept, waardoor u tijd bespaart.

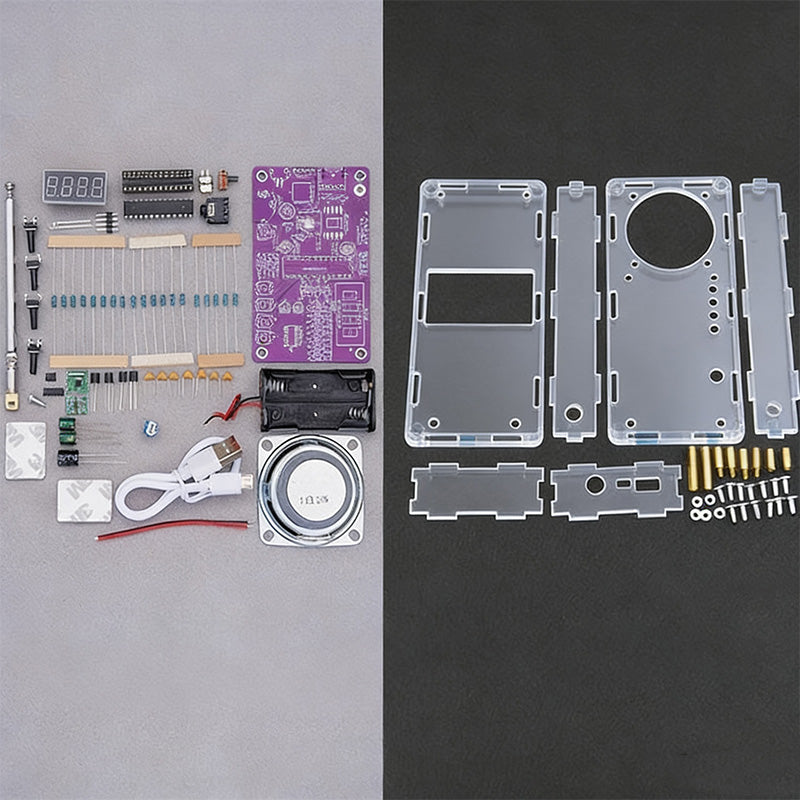

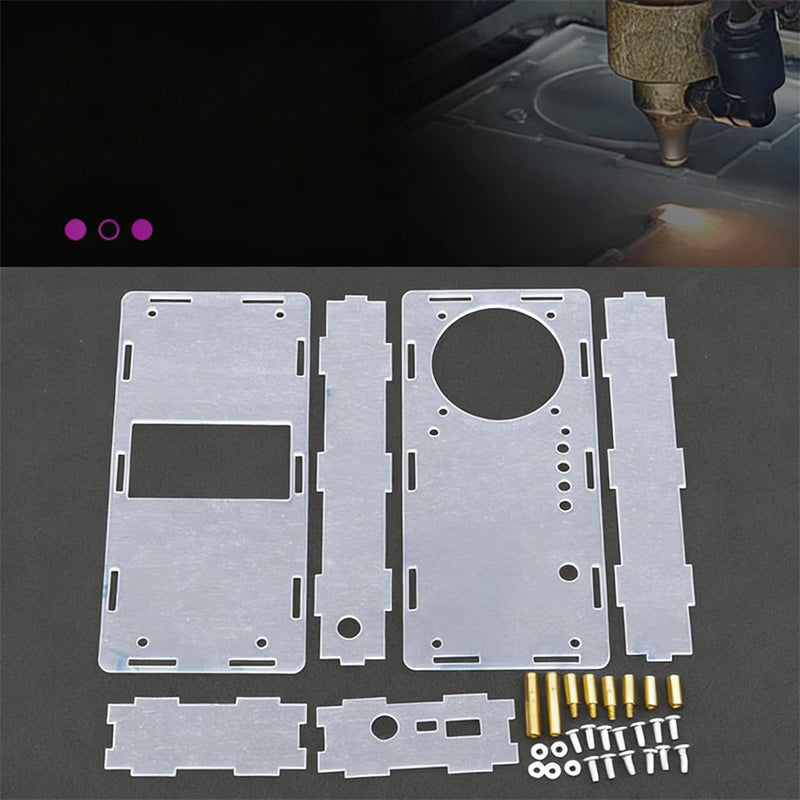

NAUWKEURIG GESNEDEN ACRYLBEHUIZING - De kit is verpakt in een duurzame, transparante acrylbehuizing, die met behulp van een laser nauwkeurig is gesneden voor een perfecte pasvorm. Deze beschermt de interne componenten en biedt tegelijkertijd een duidelijk zicht op de geassembleerde schakelingen.

SPECIFICATIE

Stijl: Alleen kit (zonder behuizing), kit + behuizing, volledig gemonteerde eenheid

Afmetingen: 158 * 28 * 74 mm

Materiaal: Acrylbehuizing, koperen afstandhouders

Stroom: 10 mA

Voeding: 2 x AA-batterijen/5 V 1~2 A

Frequentiebereik: 87,5 MHz - 108 MHz

Vermogensversterker: AXS2031

Uitgangsvermogen: 5 W mono

Antennelengte: 30 cm

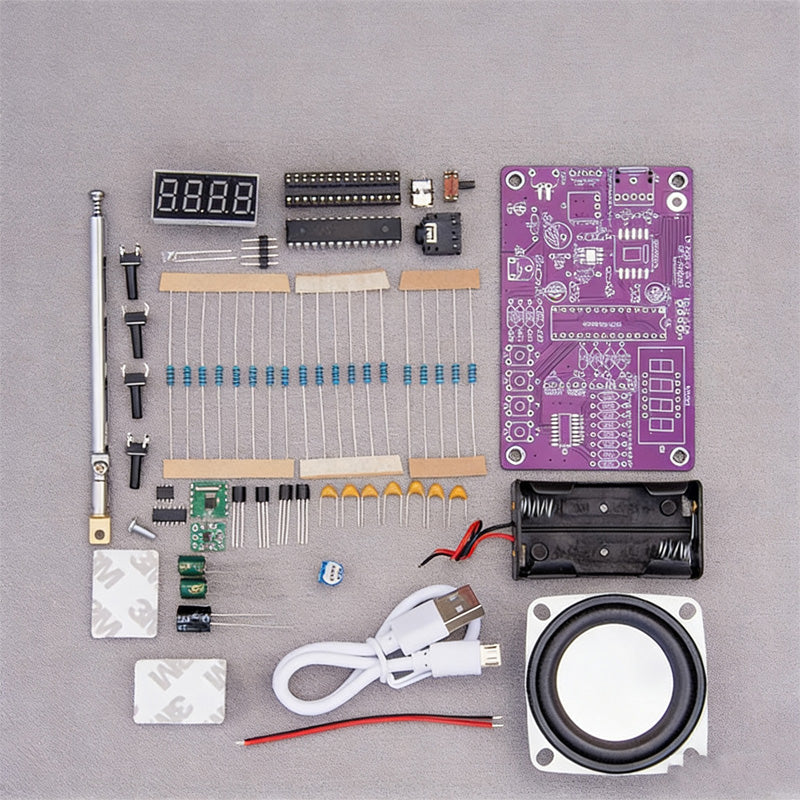

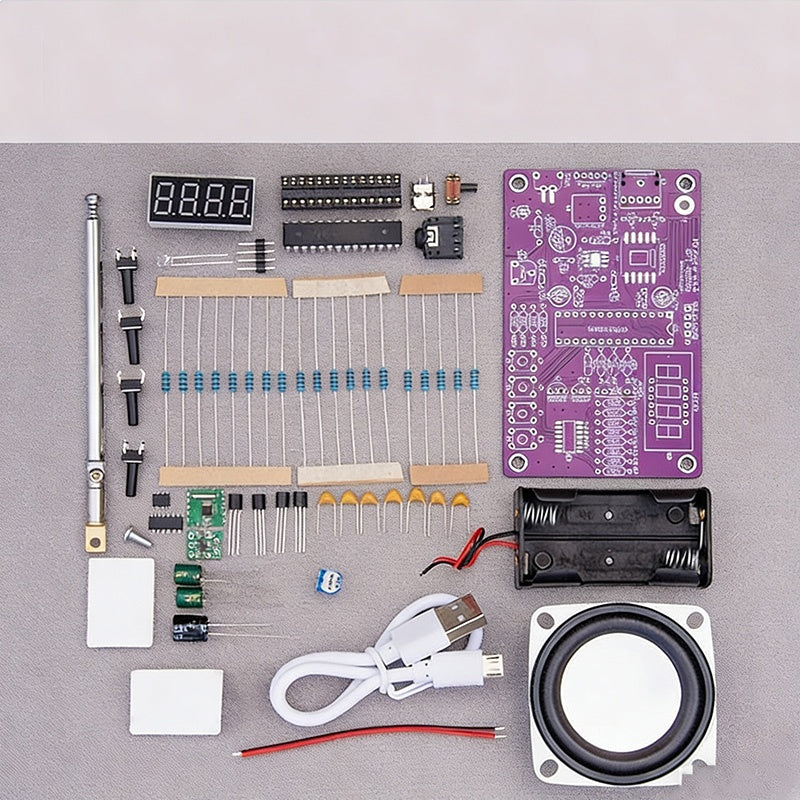

Pakket bevat: 1 * DIY digitale FM-radio soldeerkit

GEBRUIKSAANWIJZING

Bevestig de antenne met schroeven, stel deze verticaal af en soldeer deze vervolgens vast.

Bevestig na het solderen van de printplaat de zeshoekige afstandhouders aan de voor- en achterkant.

Plaats de voorkant, vervolgens de zijkanten en ten slotte de achterkant en draai alle schroeven vast.

OPMERKINGEN

DIY-set vereist handmatig solderen en assembleren; gereedschap niet inbegrepen.

Gebruik slechts één stroombron tegelijk (USB of batterij) om schade aan het circuit te voorkomen.

Elektronische handleiding voor assemblage-instructies inbegrepen.
